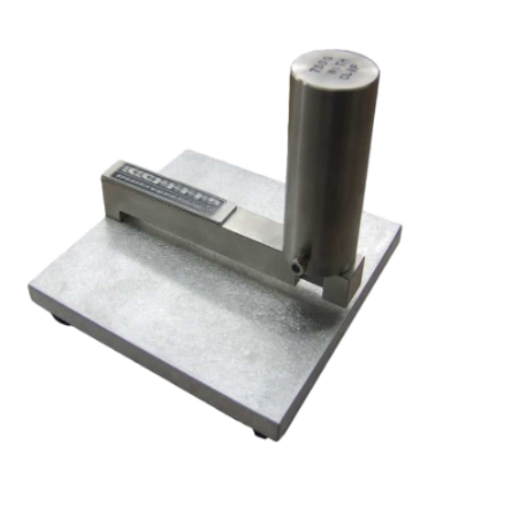

GM 9150P刮痕磨损表面处理测试仪的工作原理

在材料科学与工业质量控制领域，表面耐刮擦性能是衡量产品耐久性的核心指标之一。无论是汽车漆面能否抵御日常砂石冲击，还是电子产品屏幕能否扛住钥匙划擦，都离不开一类关键设备——刮痕磨损表面处理测试仪。它以精密可控的方式模拟真实使用中的划伤场景，为材料表面性能提供定量化评估。

刮痕磨损表面处理测试仪原理是什么

刮痕磨损测试仪的核心原理基于机械划痕测试法：通过具有特定几何形状的压头（如半球形或圆锥形的金刚石针、淬硬钢针、碳化钨球等），在受控载荷下沿样品表面匀速移动，模拟外界物体对涂层或基材的刮擦行为。

其技术实现依赖三大关键系统：

载荷施加系统利用杠杆原理，通过移动砝码在标尺上的位置改变力矩，使划针施加在样品表面的作用力精确可控，载荷范围通常为1～200N，分辨率可达微牛级别，试验力精度±2%。

驱动与速度控制系统采用精密伺服电机或大速比齿轮减速箱，确保在不同负载下划针移动速度恒定（常见速度为10～60mm/min，高端型号可达150cm/s），从而保证测试结果的重复性与可比性。

信号检测系统是判定涂层失效的"眼睛"。当划针划破涂层触及基体时，可通过三种方式捕捉失效瞬间：一是电路导通法——划针触及导电基体后电压表指示突变；二是声发射法——涂层破裂产生的弹性波被传感器捕获；三是摩擦力突变法——划针与基体直接接触后摩擦力发生显著变化。这三种信号共同指向一个关键参数——临界载荷，即涂层开始失效时的最小载荷值，可定量评估涂层与基体的结合强度。

刮痕磨损表面处理测试仪操作方法是什么

第一阶段：样品准备。待测表面必须清洁、无油污、无杂质，已按标准完成固化处理。板材样品需固定于测试平台，曲面样品需使用专用夹具确保贴合。样品尺寸通常为100mm×100mm，最大支持300mm×190mm。

第二阶段：设备校准与参数设置。检查划针/刮指头有无磨损（直径偏差应≤±0.02mm），清洁工作台面。根据测试标准设定载荷（如5N、10N、50N，可从轻到重逐步增加）、划痕速度（如60±5mm/min）、划痕长度（通常5～100mm）及重复次数。部分高端型号支持在7英寸触控屏上输入行程间距、循环次数、数据采样率等参数并保存方案。

第三阶段：启动测试。将样品固定后，启动仪器，划针在设定参数下沿预定路径划过表面。测试过程中需观察有无异常（样品移动、刀具卡顿等），出现异常应立即停止。对于恒定载荷法，可每次增加5N进行多次划痕，直至样品表层出现白色裂纹、露底或光泽度变化等破坏迹象。

第四阶段：结果观察与记录。测试完成后，用肉眼或10～100倍显微镜观察划痕形貌，记录是否出现划痕、裂纹、剥落、露底等现象，测量划痕深度与宽度，按标准评级（0级无划痕至3级露底）。必要时拍摄图像存档，或使用图像分析软件计算磨损体积。

刮痕磨损表面处理测试仪有哪些注意事项

样品层面：每次测试前必须用软布和酒精清洁测试针与样品表面；曲面样品务必使用专用夹具防止位移；对于水性木漆等非导电底材，电压表无指示，需依靠目视判定。

设备层面：传感器等电子器件切勿随意拆卸调整；刮针出现碎屑、不规则划屑时说明已磨损，须及时更换；平衡块螺丝出厂已校准，不可轻易松动；定期润滑导轨、检查紧固件、校准砝码。

操作层面：初次使用须由设备维护人指导；使用前后需登记；测试结束后清洁刀具与样品台，去除残留碎屑，将仪器恢复初始状态并妥善存放。

总结

刮痕磨损表面处理测试仪，本质上是一把"量化表面耐力的标尺"。它将肉眼难以捕捉的微观损伤转化为精确的临界载荷数值，让材料性能评估从经验判断走向数据驱动。无论是汽车漆面的日常抗砂能力，还是电子屏幕的抗钥匙划擦等级，这台仪器都在默默守护着产品质量的最后一道防线。掌握其原理、规范其操作、明晰其边界，方能让每一次测试都成为可靠的质量判决。
