GB/T 16172-2007锥形量热仪测试步骤

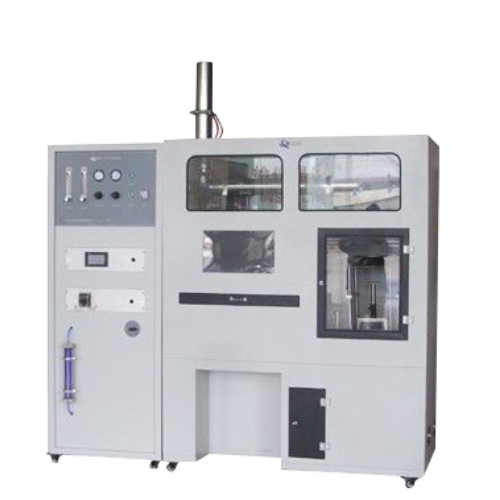

在火灾科学与材料安全领域，有一台仪器被誉为"测量材料燃烧性能的金标准"——它就是锥形量热仪。自1982年由美国国家标准与技术研究院（NIST）的V.Babrauskas等人研制成功以来，这台仪器历经四十余年迭代，至今全球已有超过300台在役运行，成为国际防火测试领域最重要的试验利器之一。1988年，它更荣获被誉为"创新奥斯卡"的R&D 100 Award，成为首个获此殊荣的火灾测试工具。

锥形量热仪操作方法是什么

1.开机预热与标定

打开设备电源、冷阱、称重装置、锥加热、管道风机、取样泵等各部件，激光烟气系统与气体分析仪需提前预热。必须完成气体分析仪的零点与高点标定（O₂标定在20.95%左右，CO/CO₂用标准气瓶校准），以及激光测烟系统的零点、平衡与滤片校正。同时设定排烟管道流量为24±2 L/s。

2.样品准备

试样尺寸通常为100mm×100mm，厚度不超过试样盒高度。为防止熔融液体溢出，需用锡纸包裹试样四周和底部。若样品高度不足，需在盒底填充隔热棉，确保样品上表面与辐射锥下沿间距为25mm（或23mm，依方案调整）。将样品盒放置于质量天平上，记录初始质量。

3.基线采集

不放置试样，点击软件"Start Baseline"采集基线数据，至少等待60秒以上，确保数据准确。

4.正式测试

加热锥预热至设定温度后，安装试样盒，按下"Start Test"开始试验。用高压火花发生器点火，同时按键盘"I"键开始点燃时间（TTI）计时；着火后移开点火器，按"E"键开始燃烧计时；燃烧结束按"F"键结束计时；最后按"S"键或"Stop Test"终止试验。

5.数据处理与保存

系统自动输出HRR、THR、EHC、TTI、MLR、SPR、CO/CO₂生成速率等参数，数据以.run格式保存，可导出为.csv用Excel打开。

锥形量热仪原理是什么

锥形量热仪的核心原理是氧耗原理。这一原理最早由Thornton于1918年发现，1980年Huggett通过对大量易燃聚合物及天然材料的系统计算，得出一个关键常数：材料燃烧时，每消耗1千克氧气所释放的热量约为13.1 MJ/kg，偏差仅±5%。

换句话说，不管你烧的是塑料、木材还是纺织品，只要测出它消耗了多少氧气，就能精准换算出它释放了多少热量。测试时，样品置于锥形辐射加热器下方，接受预设的热辐射通量（通常为35 kW/m²，耐火材料可增至50 kW/m²），燃烧产生的烟气经排气系统收集并充分混合后，顺磁氧分析仪精确测量进出气流中的氧气浓度差，结合排气流量计算出耗氧量，再乘以13.1 MJ/kg，即可得到热释放速率（HRR）——这是评价材料火灾危险性最核心的参数。

锥形量热仪应用场景有哪些

建筑材料：保温材料、装饰板材的防火等级划分，消防部门常用其对聚氨酯、酚醛、聚苯乙烯等进行实验评估。

高分子材料：塑料、橡胶、复合材料的阻燃性能研发与筛选。

交通运输：飞机内饰、汽车座椅、轨道交通材料的防火合规测试。

电子电器：线缆绝缘材料、电路板的着火性能测试。

储能与新能源：锂电池电芯热失控、储能集装箱大功率热释放测试。

消防科研：为火灾模型设计提供HRR等核心数据，支撑性能化消防设计。

锥形量热仪有哪些注意事项

温度红线：锥形加热器温度严禁超过1000℃，否则会损坏加热器和热电偶。

气体安全：各种可燃气体不用时必须及时关闭，防止泄漏引发爆炸；测试易燃易爆样品时需佩戴防护眼镜。

防烫防触电：严禁触摸加热锥、气体管路等高温及带电部件。

校准不可省：每次试验前必须标定气体分析仪；天平建议每周标定一次，C系数和热流计定期校验。

操作前提：必须完全熟悉仪器操作方可上机，异常情况及时联系专业人员。

总结

锥形量热仪以氧耗原理为基石，以精密测量为利刃，将材料在火灾中的"真实面目"量化呈现。从一块保温板到一节锂电池，从实验室科研到消防安全监管，它用数据说话，用参数定级，是材料防火安全领域当之无愧的"定海神针"。掌握它的原理与操作，不仅是实验技能的提升，更是对生命安全的一份敬畏与负责。
