土工膜耐静水压试验流程详解

　一、试验背景与核心原理

　土工膜作为防渗工程的核心材料，其耐静水压性能直接决定工程安全性。耐静水压试验通过模拟实际工程中的水压环境，评估土工膜在持续水压作用下的抗渗透能力。试验原理基于静水压等效原理：将土工膜试样置于密封装置中，通过逐级加压至试样出现渗水或破裂，记录前一级压力值作为耐静水压指标。该指标反映材料在工程中承受水头压力的极限能力，是防渗工程选材的关键参数。

　二、试样准备与标准化处理

　取样与尺寸规范

　从待测土工膜卷材中随机裁取标准试样，常见尺寸为200mm×200mm或300mm×300mm。试样边缘需平整，避免机械损伤或褶皱，确保测试区域无缺陷。对于复合土工膜（如一布一膜、两布一膜），需剥离边缘纺织物或涂覆粘合剂，防止夹持区渗漏干扰结果。

　饱和处理与状态调整

　将试样浸泡于无气水中24小时，排除孔隙内空气，避免气泡导致渗流路径改变。饱和处理可模拟实际工程中土工膜与水长期接触的状态，确保测试条件与真实场景一致。

　三、试验装置安装与密封操作

　核心组件配置

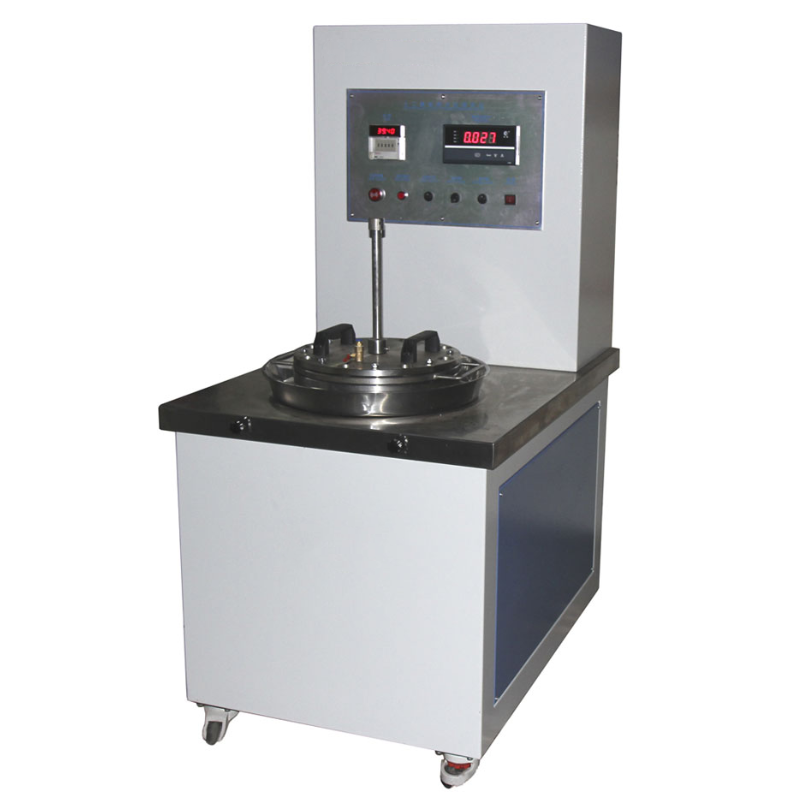

　试验装置由集水器、多孔板、透水石、压力调节系统及监测模块组成。集水器用于盛装试验用水，多孔板（孔径需统一）均匀分散水压，透水石提供稳定渗流通道。压力调节系统通过空压机与水罐联动，实现0-2.5MPa范围内的精准加压。

　密封与夹持要点

　将试样平铺于集水器内的透水石上，覆盖多孔板后均匀夹紧，确保边缘无渗漏。对于复合土工膜，需使膜材一面对水，纺织物侧通过剥离或涂胶处理防止边缘溢流。夹具压力需适中，避免试样因过度挤压产生局部变形。

　四、分级加压与结果判定流程

　初始压力设定与观察

　启动压力调节系统，以0.1MPa为初始压力值加压。若能预估样品耐压范围，可直接加压至范围下限。保持压力1小时，观察多孔板孔内是否渗水。若出现渗水，需排查是否为边缘溢流（擦干后无持续渗水可继续试验）。

　逐级加压与稳定性验证

　若初始压力下未渗水，以0.1-0.2MPa为级差逐级加压，每级保持2小时。例如，某复合土工膜在0.5MPa下稳定后，加压至0.7MPa并保持2小时，若未渗水则继续升压；若渗流量急速增加，表明试样破裂，前一级压力（0.5MPa）即为耐静水压值。

　快速判定与批量测试规则

　若仅需验证试样是否达到规定耐压值（如0.6MPa），可直接加压至该值并保持2小时。若未渗水则判定合格，否则不合格。每个样品需测试至少3个试样，取最低值作为最终结果，确保数据可靠性。

　五、异常处理与试验报告编制

　异常现象分析与修正

　试验中若出现多孔板孔内持续渗水、夹具边缘漏水或压力波动异常，需立即终止试验并检查装置密封性。例如，某试验因多孔板孔径不均导致局部压力集中，试样提前破裂，需更换标准多孔板后重新测试。

　报告内容与数据记录

　试验报告需包含样品名称、规格、试验日期、设备参数、耐静水压值及异常说明。例如，某批次0.3mm厚HDPE土工膜的3个试样耐压值分别为0.8MPa、0.85MPa、0.75MPa，最终结果取0.75MPa，并注明“试样2边缘存在轻微褶皱，可能影响结果”。

　通过标准化试验流程，可精准评估土工膜的耐静水压性能，为水库、垃圾填埋场等工程的防渗设计提供科学依据。试验中需严格控制操作细节，确保数据真实反映材料性能，保障工程长期安全运行。
