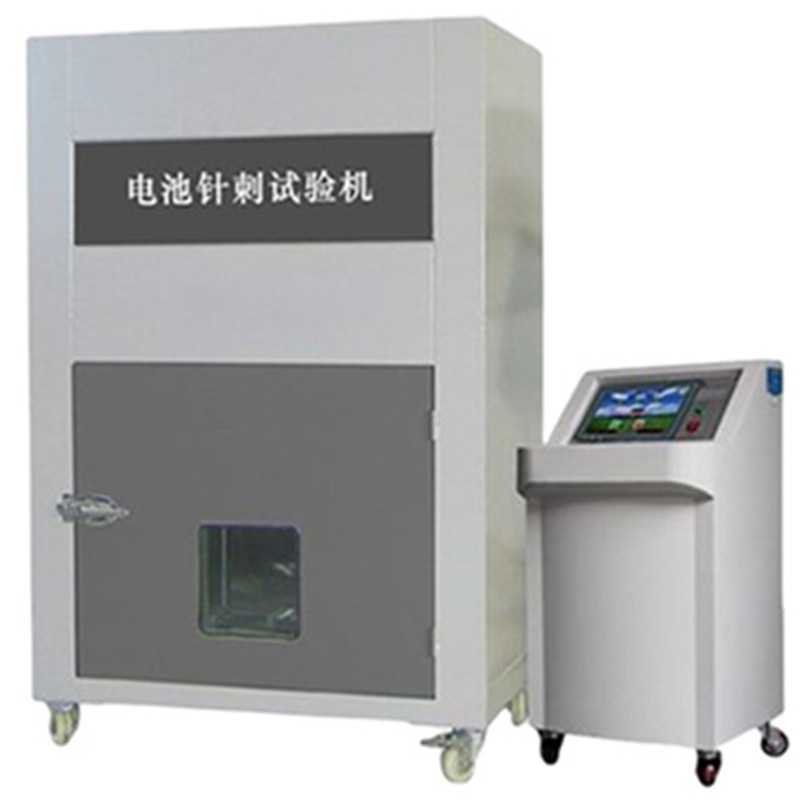

GB/T18332-2009电池针刺试验机原理是什么

电池针刺试验设备借助高精度的控制技术，驱动金属针以特定参数穿刺电池，以此精准模拟电池内部发生短路的极端状况。在试验进程中，该设备能够对电池的温度、电压等关键数据展开实时且精准的监测。通过对这些数据的深入分析，可全面评估电池的安全性能，为电池研发过程中的技术优化、质量检测环节的标准判定以及热失控现象的深入研究提供不可或缺的关键依据。

工作原理

电池挤压针刺试验机主要用于模拟电池在实际使用场景中可能遇到的剧烈物理挤压、尖锐物穿刺等极端工况，通过对电池试样施加精准可控的挤压力与针刺作用力，模拟内部短路等危险场景，实时监测并记录电池在极端受力状态下的温度、电压、电流等参数变化，同时判断电池是否出现起火、爆炸、漏液等安全风险。

挤压试验一般采用液压机构或伺服驱动系统，对电池施加设定大小的挤压力，用以还原电池在意外事故中遭受挤压、碾压、变形等场景。试验过程中持续监测电池电压、温度变化，观察电池是否出现燃烧、爆炸等异常现象。

针刺试验则选用直径2–8mm的不锈钢针，以20mm/s～40mm/s的可控速度垂直刺入电池中心区域，模拟电池被尖锐物体刺穿引发内部短路的真实工况。试验过程同步采集电池各项电性能与温度数据，以此综合评价电池在内部短路条件下的安全性能。

操作步骤

参数设定：严格依据相关标准要求，对穿刺过程中的速度以及深度这两项关键参数进行精准设定。举例来说，将穿刺深度明确设定为刺入电池整体高度的二分之一处，以此确保测试条件的一致性和规范性。

电池固定：运用专门的夹具，把待测试的电池稳固且准确地固定在测试舱体的正中央位置。在此过程中，要格外注意针刺位置的精确性，坚决避免在电池边缘进行穿刺操作，因为边缘穿刺可能会因电池内部结构分布的特殊性而对最终的测试结果产生显著影响，导致测试数据不准确、不具有代表性。

针刺操作：操控金属针以预先设定好的恒定速度平稳地刺入电池内部。当金属针刺入电池后，会破坏电池内部的正常结构，从而触发电池内部发生短路现象，这是模拟电池在实际使用过程中可能遭遇的极端情况，以检验电池的安全性能。

数据记录：在金属针刺入电池的瞬间开始，对穿刺后电池的各项关键参数进行实时、准确的记录。重点记录的内容包括电池的温度变化情况（判断其是否超过200℃这一关键安全阈值）、电压的下降情况（判断其是否降至0V这一危险状态）以及电池是否出现起火或者爆炸等严重安全事故。这些数据对于全面评估电池在极端条件下的安全性能至关重要。

结果判定：按照既定的标准要求，对电池的测试结果进行严格判定。若电池在完成穿刺操作后的30分钟时间范围内，既没有出现明火现象，也未发生爆炸情况，那么就可以判定该电池通过了此次安全性能测试；反之，则判定为未通过测试，需要对电池的设计、生产工艺等方面进行进一步的分析和改进。

应用领域

电动汽车领域：需着重评估动力电池在遭遇碰撞、挤压等意外状况时的安全表现，以此为依据来设计出更为坚固耐用且安全的电池包装与结构，保障行车安全。

储能系统方面：要对大型储能电池组在恶劣环境条件下的安全稳定性展开检测，依据检测结果为储能系统的防火设计、消防策略制定以及日常运营管理提供关键参考依据。

消费电子行业：需对手机、笔记本电脑等便携式设备所使用的电池进行安全性能测试，确保电池在面临极端情况时依然具备安全性，切实保护用户的生命与财产安全。

科研院所范畴：可将相关设备用于电池安全性能的基础性研究工作，助力电池技术持续取得新的突破与进步。
