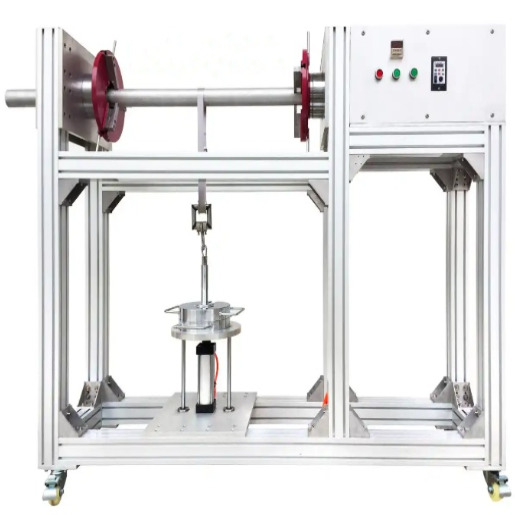

如何使用光伏组件导线管弯曲试验机

光伏组件导线管弯曲试验机是一种专门用于检测光伏电池板连接导线管在受力情况下的弯曲性能和耐久性的设备。其目的是确保光伏产品在长期使用过程中能够承受一定的弯曲应力，避免由于导线管的损坏而导致电气故障。正确使用该设备不仅可以提高测试效率，还能为产品质量把关。以下将从设备原理、操作流程、作用及注意事项等方面详细说明如何使用光伏组件导线管弯曲试验机。

一. 设备原理

光伏组件导线管弯曲试验机的核心原理是模拟导线管在实际使用中可能遇到的弯曲变形情况。设备通过驱动系统使弯曲模具按照设定的参数进行工作，模拟导线管在不同弯曲角度、弯曲速度下的变形和损伤情况。试验过程中，系统会实时记录导线管的变形量、弯曲角度以及受力情况，以便后期分析是否符合光伏组件的质量要求。

二. 设备的主要作用

检验导线管的弯曲性能

导线管在安装和使用过程中难免会发生弯曲，弯曲试验机通过模拟这一过程，评估导线管的耐久性和使用性能。测试合格的导线管能够承受一定的弯曲应力，不容易断裂或变形，从而确保光伏组件的长期稳定性。

提高产品质量控制水平

对光伏组件进行严格的弯曲测试是质量控制的重要环节。通过弯曲试验机的检测，能在生产过程中筛选出质量不合格的导线管，避免劣质产品流入市场，保障最终消费者的使用体验。

优化设计与制造工艺

试验机能够帮助厂商发现设计或生产工艺中存在的问题。通过对不同弯曲标准的测试，制造商可以根据测试结果调整材料选择、导线管的结构设计以及生产工艺，从而提高光伏组件的整体质量。

三、操作流程

1.设备检查与准备

在正式进行测试之前，首先需要检查光伏组件导线管弯曲试验机的工作状态。检查项目包括：

电源检查：确认设备电源接通，电压稳定。

部件检查：检查弯曲模具、驱动系统及测量装置是否完好，确保设备处于良好的工作状态。

模具选择：根据导线管的规格，选择合适的模具进行安装，确保模具与导线管的直径匹配。

2.设置测试参数

操作人员需要根据测试要求设定相关的测试参数。常见的参数包括：

弯曲角度：设定导线管的弯曲角度，通常按照行业标准或客户要求来设定。

弯曲速度：选择合适的弯曲速度，过快或过慢可能影响测试结果的准确性。

循环次数：根据测试要求，设定导线管进行弯曲的次数，以模拟长期使用中的疲劳测试。

3.进行试验

将待测试的导线管放置在弯曲模具中，确保其位置正确并固定牢固。启动设备后，弯曲模具会自动根据设定的参数对导线管进行弯曲操作。在试验过程中，应时刻关注设备的运行情况，确保测试的平稳进行。

4.测试结束与数据记录

测试完成后，设备会自动停止或返回初始位置。此时，操作人员应记录下测试结果，包括导线管的弯曲角度、变形量、是否出现裂纹或断裂等。必要时，使用测量工具对变形量进行精确测量。

四、操作注意事项

1. 操作人员培训

操作人员应经过专业培训，了解设备的基本功能和安全操作规程，避免因操作不当造成设备损坏或事故。

2. 安全防护

在试验过程中，操作人员应避免将手或任何物体伸入弯曲模具区域。测试前要确保测试区域内没有非工作人员，以防发生意外。

3. 设备维护

定期对设备进行维护是延长其使用寿命的关键。常见的维护工作包括：

清洁：定期清洁设备表面及运动部件，避免灰尘和杂物影响设备运行。

润滑：为驱动系统和活动部件提供适当的润滑，减少摩擦，防止部件过度磨损。

检查电气系统：定期检查电气系统连接，确保没有松动或老化的部件。

4. 数据记录与分析

每次测试后应记录详细的测试数据，包括弯曲角度、变形量及其对应的合格标准，方便后期的质量追溯和分析。

五、总结

光伏组件导线管弯曲试验机在光伏产业中具有重要的应用价值，它能够帮助企业检测和优化导线管的质量，确保光伏组件在长期使用中的稳定性和可靠性。通过正确的操作流程和严格的测试规范，能够更好地为光伏产品质量把关。操作人员在使用过程中，应严格按照设备的操作手册进行操作，并注意安全与设备保养，从而提高测试效率和准确性。
