土工布等效孔径测定仪干筛法全解析

　一、干筛法的核心原理与工程意义

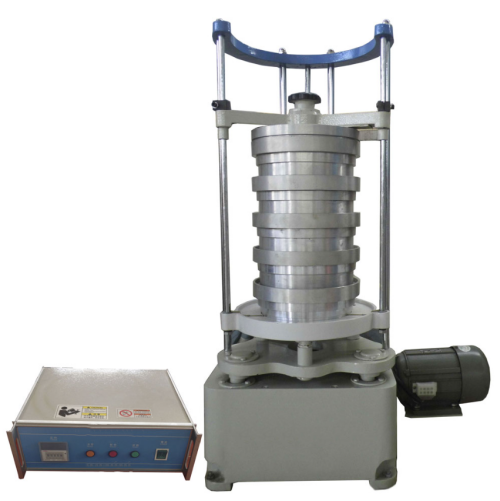

　土工布等效孔径测定仪的干筛法，通过模拟干燥环境下颗粒材料的筛分过程，定量分析土工布的孔隙结构特性。其核心原理是：将标准颗粒材料（如玻璃珠或石英砂）均匀撒布在固定于筛网的土工布试样表面，利用振筛机的振动作用使颗粒通过土工布孔隙，通过称量通过颗粒的质量计算过筛率，进而绘制孔径分布曲线并确定等效孔径值。该方法直接反映土工布对不同粒径颗粒的拦截能力，是评估其过滤性能、透水性及土体稳定性的关键指标。例如，在堤坝反滤层设计中，若等效孔径偏大，可能导致土颗粒流失引发工程隐患；若偏小则可能因淤堵影响排水效率。

　二、测试前的精密准备流程

　试样处理：从样品中裁取直径不小于120毫米的圆形试样，确保覆盖筛网且边缘无褶皱。试样需在标准大气环境下调湿平衡，避免湿度差异导致测试误差。例如，某工程检测中发现，未调湿的试样因吸水膨胀，导致等效孔径测量值偏小15%。

　颗粒材料选择：采用连续级配的标准砂土，粒径范围覆盖0.045mm至0.710mm，共分为10个区间。每组颗粒材料需精确称取50克，误差控制在±0.01克以内。某次对比试验显示，颗粒投放量偏差超过2%时，过筛率数据波动可达8%。

　设备调试：检查振筛机振动频率（通常为221次/分钟）、振幅（8毫米）及筛网完整性，确保筛网无破损且与夹具连接紧密。例如，某检测机构因筛网破损导致测试结果偏差，更换后数据重复性误差从12%降至3%。

　三、标准化操作流程的四大关键步骤

　试样固定：将试样平整铺于直径200毫米的金属丝网栅上，使用专用夹持器压紧，确保试样无褶皱且水平放置。某检测案例中，因试样固定倾斜导致测试结果重复性误差达12%。

　颗粒投放：将调湿后的标准颗粒均匀撒布在试样表面，避免颗粒堆积。实际操作中，可采用分区域撒布法，先撒布外圈再向中心推进，确保分布均匀度。

　振动筛分：启动振筛机，设定振动时间为10分钟，期间观察水流覆盖情况，防止局部干燥。某水利工程检测中，因喷水不均导致部分区域颗粒未充分湿润，最终等效孔径值偏大0.03毫米。

　数据采集：筛分结束后，分别收集通过试样的颗粒和未通过颗粒。通过颗粒需在105℃环境下烘干至恒重，精确称量质量。未通过颗粒需与试样共同称重，计算过筛率时需扣除试样干重。

　四、质量控制与结果分析要点

　平行试验要求：每组颗粒材料需对5块试样进行测试，取过筛率平均值。若某试样过筛率与平均值偏差超过25%，则需补充测试。例如，某批次土工布检测中，因一块试样过筛率异常偏高，补充测试后发现该试样存在隐性损伤。

　有效性验证：测试结果需满足至少有一组颗粒材料的过筛率低于5%，且连续三组颗粒的过筛率呈递减趋势。若不满足条件，需调整颗粒级配重新测试。

　孔径分布曲线绘制：以颗粒粒径对数为横轴、过筛率为纵轴绘制曲线，采用线性内插法确定O₉₅值。例如，当0.180毫米粒径过筛率为5%、0.200毫米粒径过筛率为2%时，等效孔径O₉₅值应修正为0.192毫米。

　异常数据处理：若测试中发现颗粒通过量异常，需检查筛网是否堵塞、试样固定是否松动。某次检测中，因筛网堵塞导致0.125毫米粒径颗粒过筛率仅为2%，远低于正常值15%。

　通过干筛法的标准化操作，可精确测定土工布的等效孔径，为工程设计提供可靠依据。该方法在三峡工程、南水北调等国家重点项目中广泛应用，有效保障了工程质量和长期稳定性。随着材料科学的进步，干筛法正朝着自动化、智能化方向发展，未来将进一步提升测试效率和数据精度。
