五指耐刮擦仪检测汽车内外饰件刮擦性能

　　众所周知，耐刮擦检测是汽车内外饰件表面质量控制的常规检测项目，常规方法有五指刮擦法和百格刮擦法，测试仪器分别是五指耐刮擦仪和百格刮擦仪，上海千实精密机电科技有限公司是一家纺织测试仪器生产厂家，研发生产该种测试仪器已10余年，欢迎有需求的客户及时电询。另外，上海千实工程师表示，耐刮擦检测主要是针对各种汽车内外饰件表面受到硬物(钥匙、硬币等)刮擦时等环境应力时发生的变化情况，例如在油漆、塑料表面留下划痕，引起变色、光泽改变，在织物表面引起发毛等现象。

　　测试原理：

　　刮擦头以一定压力作用于试验样品的表面，同时刮擦头和试验样品以一定的速度做相对运动，运动轨迹一般是直线(或圆)，然后对试验样品表面的刮擦部分进行目视检查或仪器测量，确定试验样品的耐刮擦性能。

　　刮擦头：

　　刮擦头材质、形状和尺寸对刮擦试验方法来说往往是决定性的，不同刮擦试验方法，其刮擦头一般是不一样的，以下是几种常用的刮擦头：

　　a、半球状或球形尖端：常用直径有1mm、0.75mm、0.5mm，钢制，表面经热处理达到一定硬度要求；

　　b、专用刮刀：形状和尺寸由具体方法规定，一般不通用，材质通常为钢材，表面经热处理达到一定硬度并抛光；

　　c、回形针：1号，尺寸约32mm×7mm。

　　试验样品：

　　刮擦试验样品要求平整，可以是用制作产品同样的工艺专门制作的试验样块，也可以从零部件上足够平坦的部位裁取。

　　五指刮擦试验：

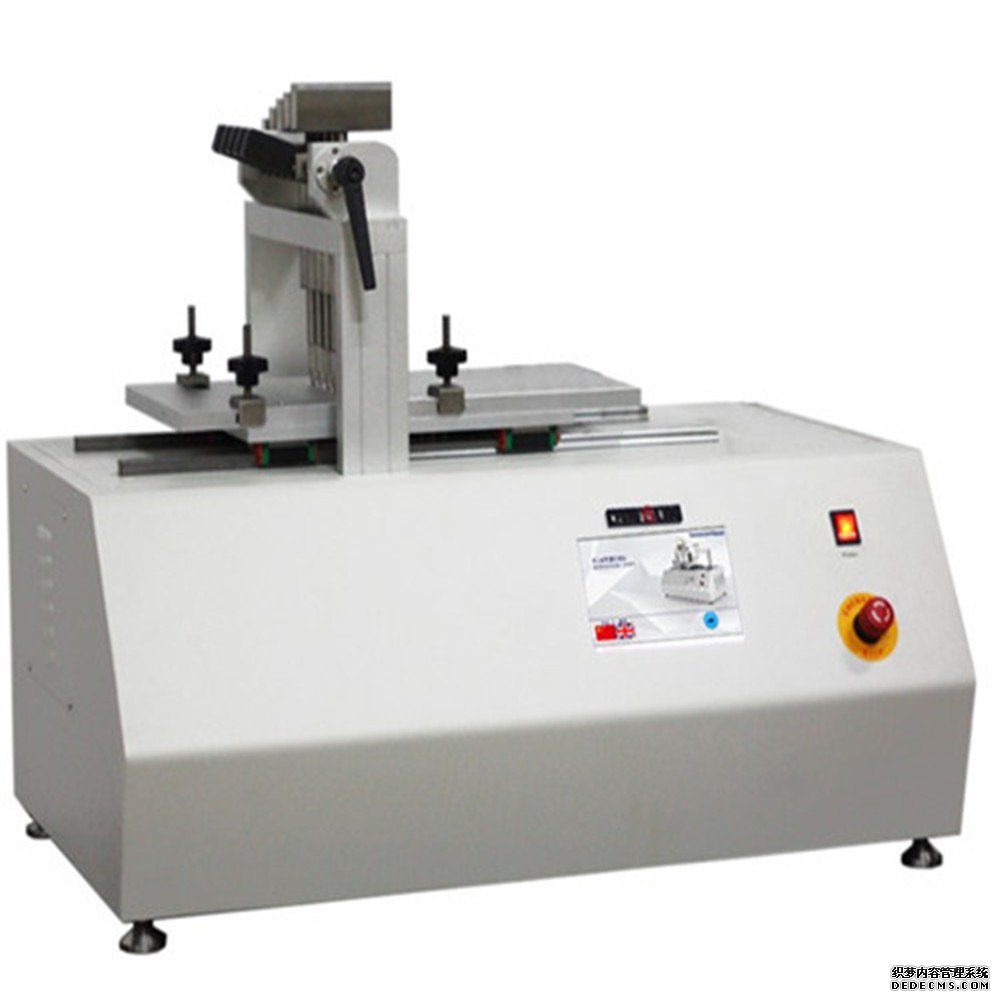

　　1.试验样品安装于五指耐刮擦仪的试验台上，上方是五根刮擦杆(俗称五指)的安装架，刮擦杆可以方便地装卸，其刮擦尖端为球形，一般有2种规格，直径1mm或7mm，按照要求进行装配。

　　2.刮擦杆上方安装负载，五根刮擦杆上一般安装不同的负载，例如一组15.0N、10.0N、7.0N、3.0N、2.0N的负载或一组20.0N、15.0N、13.0N、8.0N、5.0N的负载等。

　　3.试验中五根刮擦杆不一定全部使用，可按需要悬空或不安装相应位置的刮擦杆，试验时刮擦杆的尖端在负载下放置于试验样品的表面，可随着表面上下自由浮动。

　　4.目前实现刮擦运动的方式有两种，一种是刮擦杆水平运动，试验样品不动，另一种是刮擦杆保持水平不动，试验样品水平运动，刮擦距离一般为100~200mm，刮擦速度为100mm/s。

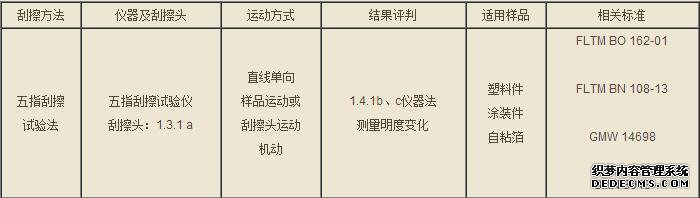

　　结果评估：
