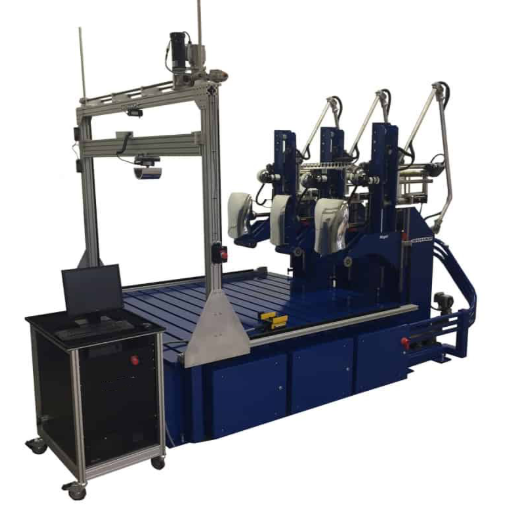

汽车头枕强度测试仪

汽车座椅头枕强度测试仪是一款专业用于评估汽车座椅头枕静态强度的实验设备，适用于乘用车和商用车座椅。该仪器可同时对多达三个头枕进行测试，采用电动或液压驱动，确保测试过程安全、精确、可重复。通过P.C.控制系统实时采集力和位移数据，能够生成详细的力-位移曲线和测试报告，为设计验证、生产过程控制和质量管理提供可靠依据。

应用范围：

汽车座椅头枕静态强度测试与破坏性验证。

同时测试多工位头枕装配性能，提高实验效率。

满足国内外头枕安全法规和标准要求，包括设计验证、生产抽检及安全评估。

适用于电动及液压驱动座椅头枕强度测试。

测试标准：

本仪器可满足以下国内外标准的要求：

GB 11550-2009《汽车座椅头枕强度要求和试验方法》

ECE R17：欧洲经济委员会关于座椅及其固定装置的统一规定，包括头枕静态强度要求。

ECE R21：欧洲经济委员会关于头枕的规定，适用于欧洲市场头枕安全验证。

FMVSS 202(Head Restraints)：美国联邦机动车安全标准，规定头枕静态强度和防撞性能要求。

产品规格：

测试方式：静态强度测试，可选电动或液压配置

电源：115 VAC（可选其他电压）

测试工位：3个头枕同时测试

测试平台：1英寸（25.4mm）厚研磨钢板，带4英寸（101.6mm）阵列½”–13螺纹孔

载荷精度：±1%

位移量程：300–400 mm，可调

位移精度：±1%

控制方式：P.C.控制，实时数据采集与记录

数据输出：彩色喷墨打印及可保存/导出至PC

安全防护：过载保护、紧急停止按钮、机械锁定装置

产品特点：

高刚性钢结构，保证多工位测试稳定性。

可同时测试1–3个头枕，提高实验效率。

P.C.控制系统实时显示力与位移曲线，并生成测试报告。

软件操作友好，基于Windows环境，支持数据保存和导出。

电动或液压配置可选，满足不同测试需求。

完善安全防护设计，确保操作人员安全。

所有机械调整均可锁定，避免样品在测试中位移。

配件及耗材：

静态加载装置：液压或电动系统【用于施加精确静态载荷，实现头枕强度测试】

固定支架：标准可调【固定汽车座椅及头枕，确保测试过程稳定】

位移传感器：高精度线性传感器【实时测量头枕位移，确保位移数据准确】

荷载传感器：0–5 kN/0–10 kN等【实时测量施加的力，确保力值精确】

数据采集系统：PC端控制及采集模块【自动记录载荷与位移数据，并生成测试报告】

软件系统：Visual Basic定制程序【用于控制测试流程、数据分析及打印报告】

安全防护装置：急停按钮、过载保护【确保测试人员安全及设备保护】

打印设备：彩色喷墨打印机【打印测试曲线及报告，直接集成于控制台】

可调高度横梁：手动调节曲柄【对应不同车型和座椅高度的测试调整】

外接电源线：115 VAC/220 VAC【提供测试系统电力，支持不同区域电压要求】

测试原理：

将头枕样品固定在稳固支架上，通过电动或液压装置施加静态载荷。载荷均匀施加在头枕上，实时采集力和位移数据。通过观察头枕形变和破坏情况，评估其静态强度是否符合标准要求。

操作说明：

将头枕装配到指定测试工位，确保夹具牢固。

设置测试工位数量及载荷参数。

启动P.C.控制系统，选择数据采集类型(力、位移或两者)。

缓慢施加载荷至目标值，同时观察样品形变。

测试完成后系统自动停止并生成数据报告，可打印或导出。

操作中确保紧急停止按钮可用，以防意外。

实验流程：

准备阶段：检查样品安装及夹具位置。

校准阶段：校准载荷传感器和位移传感器，确保精度。

载荷施加：缓慢施加静态载荷至目标值。

数据采集：记录力-位移曲线，观察头枕破坏情况。

结果分析：对比标准要求，评定是否合格，生成最终测试报告。
