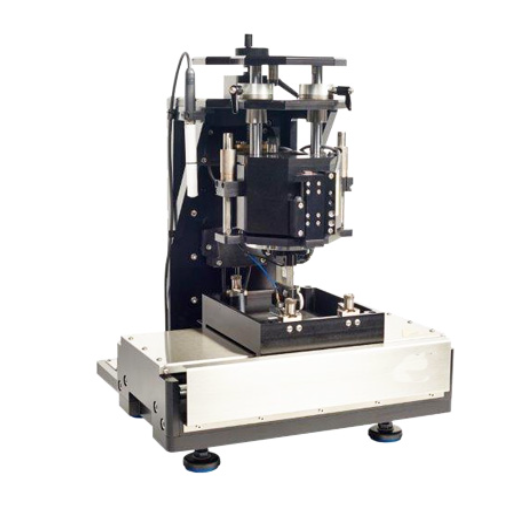

摩擦粘滑异响试验机H3P

摩擦粘滑异响试验机用于预测汽车材料摩擦是否会产生“吱吱声”，同时可以测试材料之间的静摩擦力、动摩擦力、最大摩擦加速度、振动频率和摩擦系数等关键指标。仪器可模拟不同环境条件(如水、油脂、粉尘、温度变化)对材料摩擦性能的影响，是汽车内饰材料、功能件设计优化及质量控制的重要研发工具。

应用范围：

汽车内饰材料：座椅皮革、门板软质材料、仪表板及中控台材料摩擦特性评估

汽车功能件：扶手、方向盘、门把手、杯架等零件摩擦噪声预测

材料匹配研究：分析不同材料组合的摩擦粘滑行为，预测潜在吱吱声风险

摩擦性能研究：测量静摩擦力、动摩擦力、摩擦加速度、摩擦系数及脉冲频率

环境因素影响评估：分析水、油脂、粉尘、温度对摩擦噪声及粘滑特性的影响

材料表面优化：用于表面处理、涂层改良和配方优化

质量控制与产品研发：提供研发与生产中关键参数参考

测试标准：

VDA 230-206(德国汽车工业协会摩擦噪声标准)

BMW PR315、BMW TL 9169300

VW/Audi/Porsche TL 52064、PV3981

Ford L400

TPJLR-00-230

注：标准覆盖汽车材料摩擦粘滑噪声测试、摩擦力测量及环境条件模拟要求。

产品规格：

相对速度（直线电机）：1–150 mm/s【模拟实际摩擦速度】

测量行程：10–100 mm【可调节，适应不同材料】

加载力范围：2–80 N【可模拟不同压接力】

温度范围：-30℃至80℃【模拟环境温度影响】

静态/动态摩擦力测量范围：0–35 N【精确测量摩擦力】

最大加速度测量范围：0–25 g【记录粘滑过渡过程】

测量角度范围：0–80°【可适配不同材料接触角度】

磨擦频率：0–150 Hz【模拟振动频率及摩擦状态】

进给模式：力控制/位移控制【可实现程序化测试】

机台尺寸：250 mm×250 mm【紧凑实验室台面设计】

控制系统：PLC/PC【实时采集数据、生成报告】

产品特点：

高精度测量：直线电机与力/加速度传感器结合，实现高精度摩擦力、加速度及脉冲频率测量。

环境模拟：可在不同温度及水、油、粉尘条件下进行测试。

可量化粘滑噪声：通过RPN(风险优先级)量化材料组合潜在吱吱声。

灵活测试：支持力控制和位移控制模式，可模拟多种实际使用情况。

数据可视化：实时曲线显示及报告生成，便于研发分析。

紧凑可靠：结构紧凑，占地小，直线电机驱动，低维护。

安全可靠：可选安全防护罩，避免测试过程中夹伤。

配件及耗材：

测试材料夹具：可调节夹具【固定样品，保证摩擦稳定】

摩擦测试头：金属或橡胶材质【模拟手指、鞋底或功能件表面】

力传感器：0–80 N【测量静态和动态摩擦力】

加速度传感器：0–25 g【记录粘滑加速度变化】

温控板：-30℃至80℃【模拟不同环境温度】

数据采集系统：PC/PLC【实时采集摩擦力、加速度及脉冲数据】

软件：RPN计算及结果可视化【风险评估、脉冲频率分析等】

测试原理：

摩擦粘滑异响试验机通过直线电机驱动测试头沿材料表面滑动，在加载力作用下记录摩擦力随位移的变化。仪器实时采集数据并计算：

静摩擦力：材料初始摩擦力

动摩擦力：摩擦过程中平均摩擦力

最大摩擦加速度：粘滑过渡阶段的加速度峰值

脉冲频率：每毫米材料表面产生的粘滑脉冲次数

摩擦系数(COF)：计算摩擦力与法向力比值

风险评估(RPN)：根据摩擦力波动与脉冲频率判断材料组合可能的吱吱声风险

通过这些参数，可分析材料组合不相容性、优化内饰材料及预测实际使用中的摩擦噪声。

操作说明：

将材料样品固定在夹具上，确保表面平整。

安装并校准摩擦测试头及力/加速度传感器。

设置测试参数：加载力、行程、速度、温度及循环次数。

启动测试程序，实时监测摩擦力、加速度及脉冲频率。

测试完成后保存数据，生成曲线及风险评估报告。

注意安全操作，避免手指或样品被夹伤，必要时使用安全防护罩。

实验流程：

样品准备：裁切材料样品至标准尺寸，并固定于夹具上。

设备校准：确认力传感器、加速度传感器及位移测量系统校准完成。

测试条件设置：输入加载力、滑动速度、行程、环境温度及循环次数。

运行测试：启动直线电机进行往复滑动，实时采集数据。

数据记录与分析：输出摩擦力曲线、脉冲频率曲线及RPN风险等级。

结果报告：生成图表、分析表及风险评估，用于材料匹配及改进方案制定。
