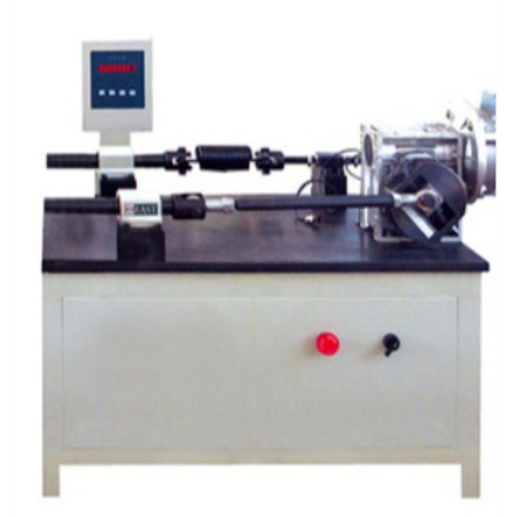

汽车摩托车拉索（软轴）疲劳试验台

汽车摩托车拉索(软轴)疲劳试验台用于对各类汽车及摩托车操纵拉索组件进行耐久性与疲劳性能测试。设备通过模拟拉索在实际使用过程中反复受力和往复运动的工况，对拉索在规定载荷和循环次数下的结构稳定性、使用寿命及可靠性进行定量评价，为产品设计验证和质量控制提供可靠依据。

应用范围：

本试验台适用于多种车辆及相关领域的拉索和软轴产品的疲劳耐久测试，包括但不限于：

汽车油门拉索；

汽车离合器拉索；

汽车制动拉索；

汽车换挡拉索；

汽车驻车制动拉索；

摩托车油门拉索；

摩托车离合器拉索；

摩托车制动拉索；

Bowden拉索及柔性软轴组件；

电动车、轻型车辆及特种车辆用操纵拉索等。

广泛应用于汽车整车厂、摩托车制造企业、拉索及零部件生产厂家、第三方检测机构及科研院所。

测试标准：

QC/T 29101-92汽车用拉索总成

QC/T 228.10-1997摩托车和轻便摩托车操纵拉索试验方法

SAE J193汽车操纵拉索测试参考方法

ISO 6722拉索及相关部件耐久测试原理参考

产品规格：

拉索最大施加载荷：5000 N

往复运动最大行程：±50 mm

往复运动频率：30次/分钟、60次/分钟

试验次数测量范围：0～999,999次

试验次数测量精度：±0.5%

载荷施加方式：滑轮机构+标准砝码+弹簧

运动转换机构：曲柄滑块机构

驱动方式：双速电机

电源：AC 380V±10%（三相）/AC 220V±10%（单相）

控制方式：机电控制

显示方式：数字计数显示

产品特点：

符合行业标准设计

设备依据汽车和摩托车行业相关标准开发，测试结果具有良好的重复性和可比性。

负载能力覆盖广

最大试验负荷达5000N，满足绝大多数汽车及摩托车操纵拉索的耐久测试需求。

运动稳定可靠

采用曲柄滑块机构，实现平稳、连续的直线往复运动，有效模拟真实使用工况。

计数精度高

采用磁电传感器进行试验次数检测，计数准确、显示直观。

参数调节灵活

行程幅值与试验频率可调，适应不同标准和不同拉索产品的测试要求。

结构坚固耐用

工作台和传动机构采用重载设计，适合长时间连续运行的疲劳试验。

配件及耗材：

滑轮组件：用于拉索路径布置

标准砝码：用于施加初始载荷

标准弹簧：用于实现初始力与最大力交替加载

拉索夹具：固定不同规格拉索

磁电传感器：试验次数检测

电源线：设备供电

紧固件：螺栓、螺母等机械连接件

测试原理：

拉索疲劳试验台通过机械往复系统对被测拉索施加周期性拉伸载荷。初始载荷由滑轮机构和标准砝码实现，试验过程中通过弹簧使拉索在初始力值与最大力值之间交替受力。

双速电机经减速机输出稳定转速，驱动曲柄滑块机构，将旋转运动转化为直线往复运动，从而带动拉索按标准规定的运动方式进行疲劳试验。试验次数由磁电传感器实时检测并进行数字显示，直至达到规定循环次数或拉索发生失效。

操作说明：

安装试样前，应根据对应标准要求布置拉索的试验曲线和安装状态。

确认滑轮、砝码及弹簧安装牢固，防止试验过程中脱落。

按标准要求选择合适的试验频率和往复行程。

试验过程中严禁人员接触运动部件，避免发生机械伤害。

如发现异常振动、异响或拉索打滑，应立即停止试验并检查设备状态。

不同标准对加载方式和试验次数要求不同，需按对应标准设置参数。

实验流程：

将拉索按标准规定的路径安装在试验台上并固定。

通过滑轮与砝码施加规定的初始载荷。

设置往复行程和试验频率。

启动设备，进行连续疲劳循环试验。

达到规定循环次数或拉索失效后停止试验。

记录试验次数、载荷条件及拉索失效情况，形成测试结果。
