座椅静荷重试验台

座椅静荷重试验台主要用于测试评价座椅的舒适性和座椅的各种静态加载试验，主要执行标准QC/T740-2005。

仪器结构：

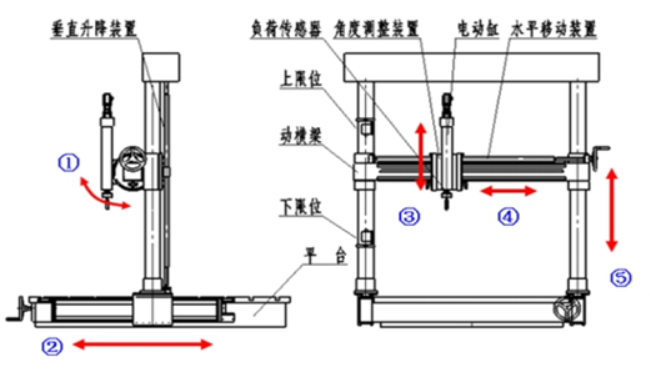

主要有主机框架，底平台（带纵横T型槽），滚珠丝杠、高精度负荷传感器，位移传感器、X方向和Y方向行程调节电机、松下伺服电机及减速机，施力方向调整装置等组成（见图1，图中所示X方向和Y方向为手动调节）。

产品特点：

负荷全量程不分档。

试验数据采用数据库存储。试验后，可以对试验数据进行分析，如曲线叠加、自动缩放，数据各点数据显示。

两次测试的曲线叠加到同一个坐标中。

可以调节加载角度。

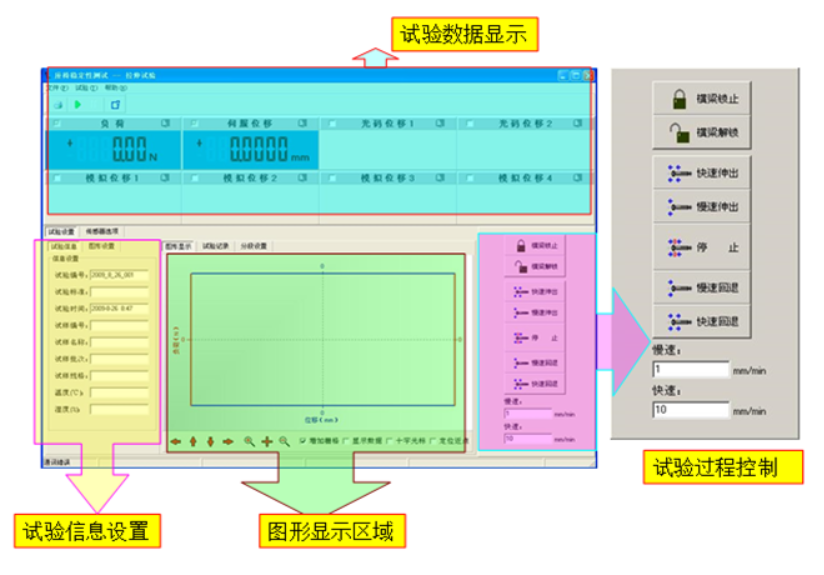

软件界面采用Windows环境下虚拟仪器技术，试验曲线采用模拟示波器显示方式。

打印数据结果、并且可以转换成Excel格式，便于多种试验数据综合分析。

负荷、位移标定方法简便，容易操作。

分析软件可在多台电脑上安装，以便分析测试数据，编写报告。

测控系统采用模板化设计、维护方便。

具有限位保护、过载保护、软件设定、安全防护保护

控制系统：

测量控制系统采用总线模板化设计。各模板实现功能单元模板化、标准化设计；测量精度高、配置灵活、互换性强、易于售后服务等特点。

伺服控制采用数字PID伺服控制技术，有位移、负荷两种闭环控制方式，两种控制方式之间可以无扰动切换。

控制系统由标配计算机（含显示器及打印机）、工控机箱、主控模板、负荷放大模板、D/A转换模板、位移计数模板、A/D转换模板、I/O模板等组成。

技术参数：

最大负荷：10kN

负荷测量精度：±1%

负荷示值分辨率：0.05N

位移速度范围：0.1-300mm/min

位移速度精度：示值的±1.0%

加载移动位移测量精度：±0.5%·FS

加载移动位移测量分辨率：0.0002mm

X方向调节行程：1000mm

Y方向调节行程：1500mm

Z方向横梁行程：1400mm

电动缸行程：400mm

电动缸旋转角度：±90°

电源：AC 220V 50Hz 3kw
