汽车螺纹摩擦系数试验台

汽车螺纹摩擦系数试验台
产品名称: 汽车螺纹摩擦系数试验台
产品生产商:

汽车螺纹摩擦系数试验台  的详细介绍

  主要用途:

  汽车螺纹摩擦系数试验台主要用于碳钢和合金钢制的汽车用螺栓、螺钉和螺柱等紧固件的机械特性测试。


  适用范围:

  螺纹紧固件有效力矩、夹紧力及摩擦系数的评估试验、新设计、变更工艺、变更材料、货源鉴定、产品质量抽检等情况。


  仪器结构:

  由试验底台、滑轨、静扭装置、T型套、负荷装置、动扭装置(100N.m)、电机减速机及动扭装置(500N.m)、电器控制柜等组成。


  参考标准:

  GB/T 16823.3-1997《螺纹紧固件-拧紧试验方法》

  QC/T 715-2004《汽车用螺纹连接副摩擦系数的测试方法》

  GB/T 3098.9-2002《紧固件机械性能有效力矩型钢六角锁紧螺母》


  控制系统:

  1.测量控制系统采用总线模板化设计,各模板实现功能单元模板化、标准化设计;

  2.测量精度高、配置灵活、互换性强、易于售后服务;

  3.伺服控制采用数字PID伺服控制技术,有位移、负荷两种闭环控制方式,两种控制方式之间可以无扰动切换;

  4.控制系统由标配计算机(含显示器及打印机)、工控机箱、主控模板、A/D转换模板、扭矩放大测量模板、负荷放大测量模板、D/A转换模板及扭角计数模板等组成。


  技术参数:

  1.动态扭矩测量范围:(10~500)Nm

  2.静态扭矩测量范围:(5~100)Nm

  3.扭矩测量精度:±1%

  4.扭角测量分辨率:0.025°

  5.扭角测量精度:±0.5% .FS

  6.主动夹头转速:(1~50)r/min

  7.大夹紧载荷:300 kN

  8.夹紧载荷测试范围:(10~300)kN

  9.夹紧载荷精度:±1%

  10.扭转方向:正、反两个方向

  11.螺纹测量范围:M6~M12(6~12级)

  12.主设备尺寸:(2000×450×1100)mm

  13.电气控制柜尺寸:(400×400×600)mm

  14.计算机控制柜:(600×800×1800)mm

  15.设备电源:单相AC 220V,50Hz,1kW;三相AC 380V,50Hz,5kW


  产品特点:

  1.扭矩、力荷全量程不分档。

  2.扭矩、扭角、力标定方法简便,容易操作。

  3.测控系统采用模板化设计、维护方便。

  4.具有过载保护、软件设定保护。

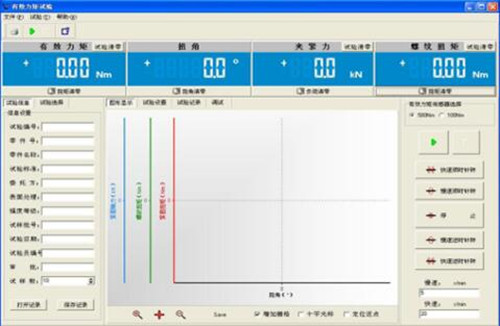

  5.界面采用虚拟仪器技术,试验曲线采用模拟示波器显示方式。

  6.具有扭矩、扭转角及试验曲线动态显示和控制功能。

  7.具有扭转角任意设定,到达设定值并自动保持功能。

  8.具有加紧力任意设定,到达设定值并自动保持功能。

  9.具有大扭矩值和小扭矩保持功能。

  10.试验数据采用数据库存储,试验后,可以对试验数据进行分析,如自动缩放,数据各点显示,能够打印出完整的试验报告。

  11.生成夹紧力-扭矩图和扭转角度-扭矩图。
