耐黄变试验箱使用指南：从操作规范到结果分析

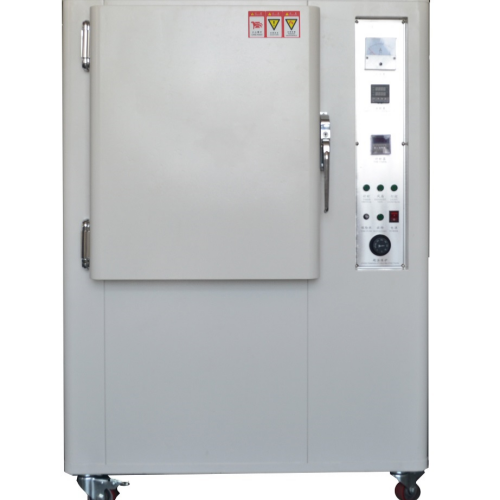

　耐黄变试验箱作为模拟自然环境加速材料老化的核心设备，通过控制光照、温度、湿度等参数，可在数天内评估材料数年的耐候性能。其操作规范性直接影响测试结果的可靠性，以下从设备准备、参数设置、样品处理到结果分析的全流程进行系统说明。

　一、设备与环境准备：奠定测试基础

　（一）设备检查与清洁

　试验前需确认设备外观无破损，电源线、传感器、控制器等连接牢固。清洁箱体内壁及样品架，避免灰尘、杂质干扰测试。例如，某汽车内饰供应商曾因未清理箱体残留物，导致测试样品表面出现异常色斑，影响结果判定。

　（二）环境条件控制

　设备应放置在通风良好、干燥、无腐蚀性气体的环境中，周围预留至少50cm空间以利散热。电源需为稳定220V/50Hz，并配备独立接地保护，防止漏电风险。某实验室曾因电源波动导致设备频繁停机，测试数据连续性受损。

　（三）预热与校准

　接通电源后，设备需预热15-30分钟，使温湿度达到稳定状态。例如，温度设定50℃时，需等待箱内实际温度与设定值偏差≤±0.5℃再放入样品。同时，需定期校准温度传感器（每半年一次）和紫外线强度计（每年一次），确保数据准确性。

　二、参数设置：精准模拟环境效应

　（一）光照参数控制

　根据材料类型选择光源类型及强度：

　荧光紫外灯（UVA-340）：适用于涂料、塑料等，波长峰值340nm，辐照度通常设为0.35-0.7W/m²·nm。

　氙灯：模拟全光谱阳光，适用于汽车内饰、建筑涂料等，辐照度可达1.5W/m² 340nm。

　光源距离：转盘与光源距离一般设为250mm，需根据设备说明书调整，避免近场过热或远场能量衰减。

　（二）温湿度协同调节

　温度：常见测试温度为45℃-65℃，需通过PID控制器精确设定。例如，鞋类面料测试通常设为50℃，底料设为60℃。

　湿度：相对湿度控制在50%-75%，需通过加湿/除湿系统调节。某纺织品实验室曾因湿度设置过低，导致测试样品脆化，与实际使用环境不符。

　（三）时间与旋转控制

　测试时长：根据材料特性设定，如鞋用面料通常24小时，底料12小时；涂料测试可能延长至168小时。

　转盘旋转：转速设为10rpm±2rpm，确保样品均匀受光。某设备因转盘故障停转，导致样品局部过热，测试结果失效。

　三、样品处理：规范操作确保数据可比性

　（一）样品制备与放置

　尺寸要求：样品面积不超过箱内有效试验面积的2/3，且相互间隔1-2cm。例如，鞋类材料标准尺寸为70mm×40mm，成鞋需裁分为鞋面、鞋底、侧边分别测试。

　放置规范：样品正面朝上，表面平整无卷曲，距离转盘中心和外圈均大于50mm。复合材料需保持原始结合状态，避免分层干扰。

　（二）测试过程监控

　实时观察：每1-2小时记录温湿度、紫外线强度等数据，若发现参数异常波动（如温度偏差超过±2℃），需立即暂停测试并排查原因。

　异常处理：如设备超温，电源指示灯会熄灭，此时需检查排气孔是否堵塞或传感器是否故障。某实验室曾因未及时处理超温问题，导致设备内部线路烧毁。

　四、结果分析与报告撰写：量化评估材料性能

　（一）颜色变化评定

　仪器测量：使用色差仪测量处理前后样品的Lab值，计算色差ΔE。例如，ΔE*≤0.5为0级（无变化），0.5-1.5为1级（轻微变化）。

　目视评级：在D65标准光源下，使用GB/T 250变色卡对比遮光部分与未暴露部分的差异，精确至0.5级。最终结果以目视评级与仪器测量的最差值为准。

　（二）报告撰写要点

　数据完整性：记录参数设置、样品变化情况、评定结果等信息。例如，某涂料测试报告需包含辐照度、温度、湿度、测试时长、ΔE*值及变色等级。

　异常说明：若测试过程中参数调整或设备故障，需在报告中注明原因及影响。

　行业适配性：根据材料类型引用对应标准，如鞋类材料参考HG/T 3689-2014，涂料参考GB/T 23983-2009。

　五、维护与安全：延长设备寿命的关键

　（一）日常清洁与检查

　箱体清洁：每周用湿布擦拭内外表面，每月清洗紫外线灯管表面，确保光照强度稳定。

　部件检查：定期检查密封条、门锁是否老化，温湿度传感器、紫外线灯管性能是否达标。

　（二）安全操作规范

　防护措施：测试过程中严禁随意打开箱门，避免紫外线直接照射人体；设备运行时切勿触摸箱体表面，防止高温烫伤。

　样品限制：严禁测试易燃易爆、腐蚀性或产生有害气体的样品，以免损坏设备或引发安全事故。

　通过规范操作耐黄变试验箱，企业可高效完成产品耐黄变性能检测，为材料研发、生产控制与市场准入提供量化依据。例如，某汽车内饰供应商通过优化配方，使产品耐黄变等级从3级提升至1级，客户投诉率下降60%，市场份额增长15%。严格遵循操作流程，不仅是质量管控的必要手段，更是提升核心竞争力、赢得市场信任的关键路径。
