耐黄变测试方法：解析材料抗老化性能的科学路径

　材料在光照、热、湿度等环境因素作用下发生颜色变化（黄变）是影响产品外观与使用寿命的核心问题。从塑料外壳到纺织品，从涂料涂层到橡胶制品，耐黄变性能已成为评估材料耐久性的关键指标。本文系统梳理耐黄变测试的核心方法与技术要点，为材料研发与质量控制提供科学依据。

　一、测试原理：模拟环境，量化黄变

　耐黄变测试通过人工加速老化模拟自然环境，量化材料颜色变化程度。其核心原理在于：

　光老化模拟：利用紫外线灯或氙灯模拟太阳光中的紫外辐射（280-400nm），加速材料中聚合物、添加剂的氧化分解。例如，芳香族聚氨酯在紫外线下易生成共轭结构，导致色度b值向正方向偏移（黄色增强）。

　热老化模拟：通过恒温箱设定高温（如50-80℃），加速材料热降解反应。实验表明，某型号塑料在70℃下24小时的黄变指数（ΔYI）较常温提升3倍。

　湿热协同模拟：结合高温（如60℃）与高湿度（如90%RH），模拟材料在潮湿环境中的水解与氧化反应。某涂料样品在湿热条件下48小时的ΔE值达4.2，远超干燥环境的1.8。

　二、主流测试方法：技术对比与应用场景

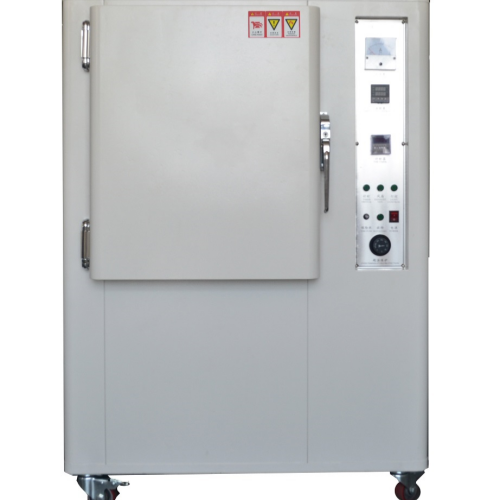

　1.紫外线灯照射法（B法）

　原理：以15W紫外线灯管模拟紫外辐射，通过控制波长（280-400nm）与照射强度（0.35-0.7W/m²·nm），加速材料黄变。

　适用场景：筛查材料对紫外线的敏感性，适用于涂料、塑料等薄层材料。

　技术要点：

　试样距灯管250mm±2mm，长度方向垂直于灯管。

　典型测试时长为3-12小时，如鞋材底料需照射12小时。

　结果评定采用GB/T 250-2008灰色样卡，1级（无黄变）至5级（严重黄变）。

　2.太阳灯照射法（A法）

　原理：以300W螺旋太阳灯泡模拟全光谱日光（含紫外+可见光），结合50℃±2℃高温，综合评估材料耐候性。

　适用场景：模拟户外真实暴晒条件，适用于汽车内饰、户外家具等。

　技术要点：

　试样置于旋转托盘（转速3r/min），距光源250mm±2mm。

　典型测试时长为6-24小时，如纺织品面料需照射24小时。

　结果需注明测试方法（A法或B法），因两类光源结果不可直接对比。

　3.湿热环境测试法

　原理：通过恒温恒湿箱设定高温高湿条件（如60℃、90%RH），加速材料水解与氧化反应。

　适用场景：评估材料在潮湿环境中的稳定性，适用于电子设备外壳、建筑材料等。

　技术要点：

　需严格控制温湿度波动范围（±2℃、±5%RH）。

　测试时长根据材料特性调整，如PVC窗框需暴露96小时。

　结果通过色差仪测量ΔE值，ΔE≤1.5为无变色，ΔE≥6.0为明显变色。

　三、测试流程：从样品制备到结果分析

　样品制备：

　尺寸要求：试样面积不超过设备有效试验面积的2/3，相互间隔1-2cm。

　特殊处理：复合材料需保持层间结构完整，深色材料需标注测试区域。

　参数设定：

　参照GB/T 16422.3、ASTM G154等标准，设定紫外线强度、温度、湿度。

　例如，某涂料测试需设定紫外强度0.5W/m²·nm、温度50℃、湿度65%RH。

　测试执行：

　设备预热15-30分钟，待温湿度稳定后放入样品。

　测试过程中每1-2小时记录数据，异常波动（如温度偏差超±2℃）需暂停排查。

　结果评定：

　取出样品后恢复2-4小时（温度23±2℃、湿度50±5%RH）。

　使用色差仪测量Lab*值，计算ΔE与Δb（黄变参数）。

　结合灰色样卡目视评级，选取最差结果作为最终等级。

　四、技术挑战与解决方案

　光源稳定性：紫外线灯管使用500小时后辐照强度衰减超10%，需定期更换并校准。

　环境干扰：湿热测试中冷凝水可能影响结果，需采用防滴落设计并控制湿度梯度。

　数据重复性：样品初始颜色差异可能导致误差，需严格记录原始Lab*值并建立基准库。

　五、应用价值：从研发到市场的全链条支持

　耐黄变测试为材料研发提供数据支撑：

　优化配方：通过测试筛选耐候添加剂（如HALS光稳定剂），将塑料黄变时间延长3倍。

　质量控制：检测批次色差，确保产品一致性，减少客户投诉率。

　市场竞争力：标注耐黄变等级（如“通过A法24小时测试”），提升消费者信任度。

　耐黄变测试是连接材料科学与实际应用的桥梁。通过科学选择测试方法、严格控制流程参数，企业可精准评估材料耐久性，为产品创新与品质升级奠定坚实基础。
