TTF拉力机参数解析：从动力系统到环境控制的全面技术解读

　TTF（Test to Failure）拉力机作为材料力学性能测试的核心设备，广泛应用于玩具安全检测、线缆强度测试及工业材料研发领域。其通过模拟材料在持续拉力作用下的破坏过程，量化抗拉强度、断裂延伸率等关键参数，为产品质量控制提供科学依据。本文将从动力系统、测量精度、环境控制及操作流程四大维度，系统解析TTF拉力机的技术参数与实际应用价值。

　一、动力系统：气动与电动驱动的差异化设计

　TTF拉力机的动力单元直接影响测试稳定性与速度控制精度。当前主流设备采用气缸或伺服电机两种驱动方式：

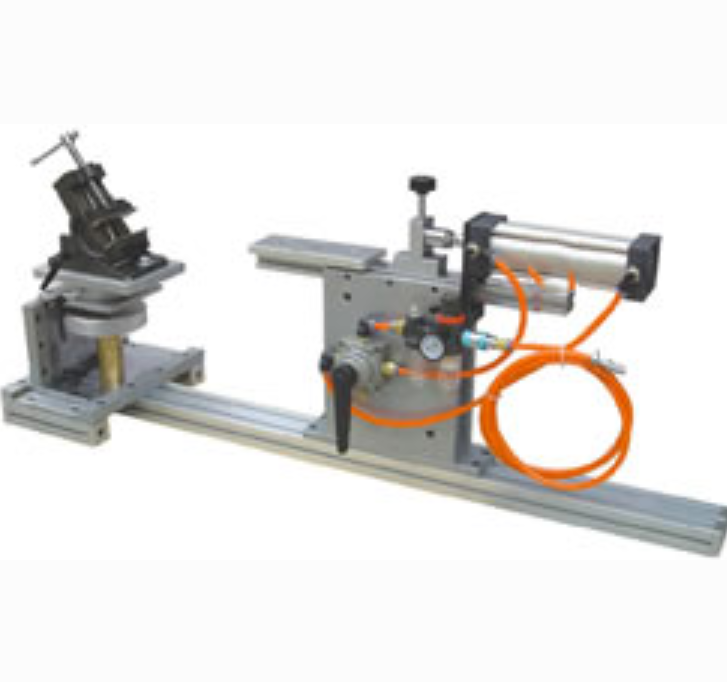

　气动驱动系统

　以压缩空气为动力源，通过气缸实现拉力输出。典型参数包括：

　理论最大推拉力：180-200公斤力（kgf），可满足塑料、织物等材料的破坏性测试需求。

　速度范围：50-800毫米/秒（mm/s），通过手动控制阀调节进气流量实现无级变速，适用于动态加载测试。

　行程精度：气缸行程通常为125-150毫米（mm），配合可调底座（0-500毫米移动范围），适应不同尺寸试样的夹持需求。

　气动系统的优势在于响应速度快、成本低，但需配备气源滤水、雾化油及调压装置以确保气压稳定（60±10psi）。

　电动驱动系统

　采用伺服电机与滚珠丝杆传动，通过编程设定加载速率。其核心参数包括：

　速度范围：20-300毫米/分钟（mm/min），适用于静态或准静态测试。

　位移精度：0.01毫米级分辨率，结合电子限位保护功能，可避免过载损坏。

　电动系统的优势在于控制精度高、数据重复性好，但设备成本与维护复杂度相对较高。

　二、测量系统：高精度传感器与数据采集技术

　TTF拉力机的测量精度直接决定测试结果的可信度。现代设备普遍采用以下技术：

　传感器规格

　量程：5-200公斤力（kgf）可选，支持国际单位制（N、LB）切换。

　分辨率：1/250,000级，荷重精度≤0.2%，可捕捉微小变形阶段的力值变化。

　大变形测量：配备自动跟踪功能，实时记录试样延伸率，误差≤±0.5%。

　数据采集与处理

　采样频率：≥1000次/秒，确保动态测试中力-位移曲线的连续性。

　软件功能：支持正态分布检验、Z值计算及制程能力评估（CpK），生成符合ASTM、GB标准的测试报告。

　数据存储：内置存储器可保存数千组测试数据，支持USB或局域网导出。

　三、环境控制系统：温湿度对测试结果的影响

　材料力学性能受环境因素显著影响，TTF拉力机需配备环境控制模块：

　温湿度范围

　标准测试条件：室温23±2℃，湿度20%-70%。

　高温/低温测试：可选配恒温恒湿箱，模拟-40℃至150℃极端环境。

　环境补偿机制

　温度修正：通过内置传感器实时监测环境温度，自动调整力值补偿系数。

　湿度控制：采用除湿或加湿装置，防止试样吸湿或干燥导致性能波动。

　四、操作流程与安全设计：标准化与人性化并重

　TTF拉力机的操作流程需严格遵循标准化程序，同时兼顾用户便捷性：

　试样制备与装夹

　尺寸要求：哑铃型试样需符合GB/T 1040标准，线缆试样直径误差≤0.1毫米。

　钳口设计：90×40毫米可调式钳口，支持±60毫米左右调节与0-120毫米上下调节，防止偏心加载。

　测试执行与监控

　零点校准：启动前自动清零力值与位移数据。

　实时显示：液晶屏或上位机软件同步展示力-时间曲线、峰值拉力及断裂模式。

　安全保护：过载停机、试件破坏停机及上下限设定停机功能，避免设备损坏。

　数据分析与报告生成

　统计制程控制：基于30组样本数据计算Z值，评估生产流程稳定性（Z≥3.7时，不合格率≤0.1%）。

　断裂模式分类：区分韧性断裂（延展性失效）与脆性断裂（突然断裂），定位材料缺陷。

　五、应用场景与选型建议

　TTF拉力机的选型需结合测试需求与预算：

　玩具安全检测：优先选择气动驱动设备，兼顾成本与动态测试需求。

　线缆行业：需配备大行程（≥500毫米）与高精度传感器，满足光纤、电缆的延伸率测试。

　工业材料研发：推荐电动驱动系统，支持多物理场耦合测试（如热-力-化学耦合）。

　结语

　TTF拉力机通过量化材料在破坏性拉力作用下的性能表现，为产品质量控制与材料研发提供了关键数据支撑。其技术参数涵盖动力系统、测量精度、环境控制及操作流程四大核心维度，用户需根据实际需求选择气动或电动驱动方案，并严格遵循标准化测试流程。随着智能传感器与数据分析技术的发展，TTF拉力机正朝着高精度、自动化方向演进，持续推动材料科学与工业制造领域的进步。
