土工布水平渗透仪使用方法全解析

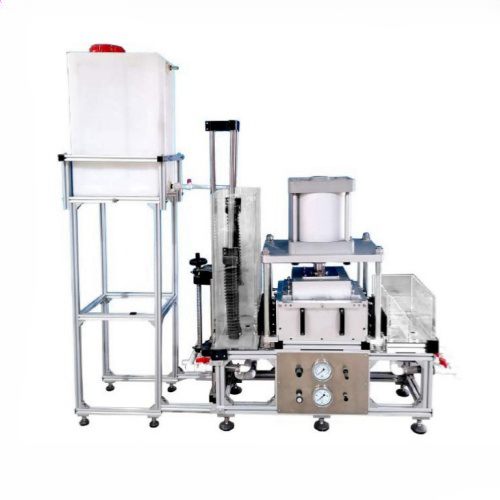

　土工布水平渗透仪是评估土工织物及复合材料在水平方向透水性能的核心设备，广泛应用于水利工程、道路建设及环境工程领域。其通过模拟实际工程中的水流条件，精准测量材料在特定压力下的渗透系数和导水率。以下从操作准备、参数设置、测试流程及维护保养四个维度展开说明。

　一、操作前准备：细节决定测试精度

　试样处理是确保数据可靠性的基础。根据标准要求，需分别裁剪顺机向和横机向试样各3块，尺寸不小于300mm×70mm。对于厚度不足0.5mm的薄型材料，需采用2-3层叠加方式，并相应增加试样数量至6-9块。例如，某水库防渗工程检测中，技术人员将0.3mm厚的土工膜裁剪为9块试样，通过3层叠加满足测试要求。试样需在蒸馏水中浸泡至少1小时，水中可添加0.02%非离子润湿剂以消除表面张力，避免因材料亲水性差异导致数据偏差。

　设备组装环节需严格密封。将试样装入渗透仓时，需包裹专用乳胶膜或密封套，确保边缘无褶皱。某实验室曾因密封不严导致测试数据偏差达25%，经排查发现是乳胶膜破损所致。组装完成后，需通过加压装置施加2-5kPa预压力，使试样与仓壁完全贴合，同时排出内部气泡。对于复合材料试样，需特别注意膜材面朝水流方向，防止膜层破损影响结果。

　二、参数设置：精准模拟工程环境

　法向压力调节需贴合实际工况。设备可施加10-500kPa垂直压力，模拟不同覆盖层下的荷载条件。在垃圾填埋场检测中，需设置200kPa压力模拟垃圾堆体长期压实效应；而在公路路基检测中，则采用50kPa压力模拟路面结构层压力。压力调节需采用分级加载方式，每级压力保持15分钟以上，确保试样变形稳定。某项目因压力加载过快导致试样局部破损，最终重新调整为每级加载间隔20分钟。

　水力梯度选择需兼顾效率与准确性。根据标准，建议初始梯度设置为0.5，当情况不明时可选用0.1-1.0范围。在某堤坝检测中，技术人员发现当梯度超过0.8时，部分试样出现局部冲蚀现象，最终将测试梯度调整为0.5。常水头调节范围可达0-800mm，需通过溢流管维持水位恒定，精度控制在±1mm以内。

　三、测试流程：动态监测与数据采集

　启动供水系统后，需观察测压管水位变化。当上下游水位差稳定在设定值时，方可开始计时。某次测试中，技术人员发现水位波动超过±3mm，经检查发现是进水阀门开度过大所致，调整后水位稳定性显著提升。渗流水量采集需采用专用量筒，记录15分钟内的渗流量，重复3次取平均值。对于导水率较低的材料，可延长采集时间至30分钟以提高精度。

　温度控制是影响结果的关键因素。水温每升高1℃，水的黏度降低约2%，直接影响渗透系数计算。高端设备配备自动恒温系统，可将水温控制在20±0.5℃范围内。在无恒温装置的条件下，需记录试验水温，并通过修正系数对结果进行补偿。某研究机构对比试验显示，未进行温度修正的数据偏差可达8%，而修正后偏差控制在1%以内。

　四、维护保养：延长设备使用寿命

　每日使用后需彻底清洁渗透仓，防止水垢沉积。某实验室因未及时清理砂砾残留，导致下次测试时水头差异常，经拆解发现渗透仓底部沉积了2mm厚的细砂。每周需对压力传感器进行校准，采用标准砝码验证压力显示准确性。某设备因传感器漂移导致测试压力比实际值低15%，经校准后恢复正常。

　长期停用时，需排空设备内的积水，防止金属部件锈蚀。某设备因冬季未排空积水，导致压力泵内部结冰膨胀，维修成本高达设备价值的30%。定期检查乳胶膜老化情况，发现裂纹或弹性下降需及时更换。某项目因使用老化乳胶膜导致密封失效，测试过程中发生严重渗漏，最终重新采购材料补测。

　通过标准化操作流程、精细化参数设置、动态化过程监测及系统化维护保养，可充分发挥土工布水平渗透仪的检测效能。该设备不仅为工程质量提供数据支撑，更为新型材料研发提供了性能验证平台，在土木工程领域发挥着不可替代的作用。
