轴承摩擦力矩测量仪怎么用

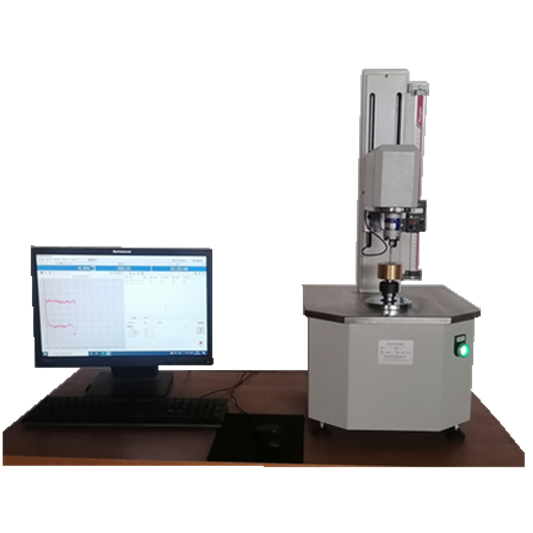

轴承摩擦力矩测量仪是专门用来测量轴承旋转时内部摩擦力矩大小的精密仪器，这个力矩直接关系到轴承的启动性能、能耗和寿命，是评价轴承质量的关键指标，它通过精密的力学或光学传感器，测量轴承在旋转过程中克服内部摩擦所需的力矩。

轴承摩擦力矩测量仪怎么用

1、设备预热：开启计算机及测量仪控制软件，预热3-5分钟以确保系统稳定性。通过操作界面调零按钮，消除传感器初始误差，使显示力矩值归零。

2、样品安装：将待测轴承安装于内更换件，轻放入空气主轴或专用夹具中，避免用力扭转导致变形。同步安装驱动主轴外更换套，用锁紧螺丝固定负荷块，确保轴向载荷均匀施加。

3、参数设置：在软件界面选择测量模式（如启动力矩、旋转力矩或动态谱分析），设定转速范围、轴向载荷（按轴承外径标准表选择）及采样频率（100 Hz以上）。

4、自动化测量：启动测量程序，系统自动完成预运转（2圈以上）后采集数据。测量过程中实时记录力矩-时间曲线，并输出最大值、最小值、平均值及波动值。

5、数据分析：测量结束后，保存原始数据及可视化报告，支持导出至外接存储器或上传至云端平台。

轴承摩擦力矩测量仪工作原理是什么

测量仪基于三大核心原理实现高精度检测：

力矩平衡法：通过力矩传感器直接测量轴承旋转时产生的摩擦力矩，传感器弹性体变形产生的反作用力与摩擦力矩平衡，输出电信号经放大处理后显示数值。

能量转换法：利用电磁驱动器控制空心杯转子恒速旋转，根据能量守恒定律，输入功率与轴承摩擦损耗的能量差值反映摩擦力矩大小。

动态谱分析法：在转速扫描或载荷扫描过程中，连续采集力矩数据并生成变化曲线，分析力矩随工况参数（转速、温度、载荷）的动态响应规律。

轴承摩擦力矩测量仪作用是什么

性能验证：量化轴承启动阻力、旋转平稳性及动态波动，验证产品是否符合设计规范。

故障诊断：通过力矩波动分析识别内部缺陷（如滚道损伤、保持架磨损），为质量改进提供依据。

研发优化：对比不同润滑剂、预紧力或材料下的摩擦力矩，指导轴承结构优化与工艺改进。

供应链管理：为第三方检测机构提供客观数据，支撑轴承制造商与设备集成商的质量验收与竞品分析。

轴承摩擦力矩测量仪应用场景有哪些

精密机械领域：用于航空航天陀螺仪、导引头等高精度轴系的启动力矩测量，确保设备低能耗启动。

汽车工业：检测轮毂单元、ABS电机轴承的旋转摩擦力矩，优化传动系统效率与可靠性。

机器人与自动化：评估关节轴承的摆动摩擦特性，提升机器人运动精度与寿命。

能源与家电：测量高速鼓风机、节能电机轴承的动态力矩，降低能耗与噪音。

特殊工况轴承：针对汽车转向系统、空调压缩机轴承的复合载荷条件，模拟实际工况进行测试。

轴承摩擦力矩测量仪注意事项有哪些

环境控制：

温度波动需≤1℃/h，湿度控制在30%-70%

隔离振动源，测试台刚度需≥1000N/μm

安装规范：

轴承安装倾斜角应≤0.005rad，避免附加摩擦

驱动主轴径向跳动≤1μm，端面跳动≤2μm

校准要求：

扭矩传感器每6个月用砝码法校准，示值误差需≤±0.5%FS

转速表精度应达±0.1%，载荷测力计量程覆盖测试需求

操作禁忌：

禁止带电插拔传感器电缆

避免在轴承表面残留金属颗粒，测试前需超声波清洗

超轻系列轴承测试时，测量力应≤0.5N

总结

上海千实精密机电有限公司所生产的轴承摩擦力矩测量仪通过高精度传感器与自动化控制技术，实现了对轴承动态性能的量化评估。其操作流程标准化、测量原理多元化、应用场景广泛化的特点，使其成为轴承研发、生产及质量控制的核心设备。随着航空航天、新能源汽车等高端领域对轴承性能要求的提升，测量仪正朝着更高精度（示值误差≤±0.001 N·m）、更宽测量范围及智能化方向发展。未来，随着物联网技术的融合，测量仪将实现远程监控与实时反馈，进一步推动轴承行业向高效、可靠、智能化方向升级。
