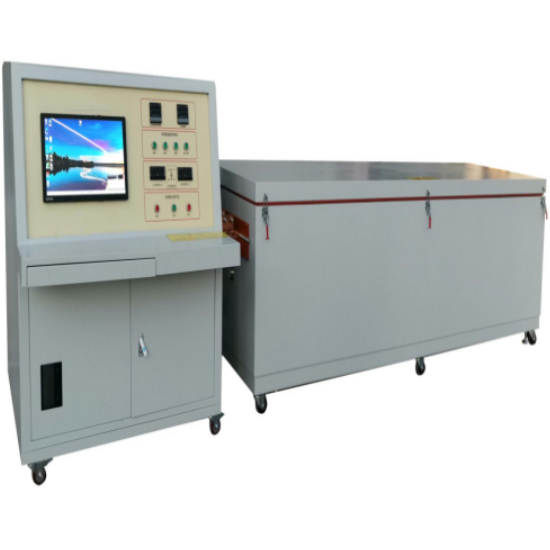

汽车电线交直流载流温升压降测试系统

适用范围：

1、记录连接器在一定的电流作用下导体温度变化情况;

2、记录连接器在所设的导体温度下，导体所通过的电流大小;

3、可记录电压降的变化

4、具有循环测试功能

试验标准：

JASO D609：2001等试验要求、QC/T29106,QC/T 1067.1,QC/T417.1，TICW15等

主要参数：

1)输入电压：AC380V±10%,50Hz

2)负载电源类型：DC：开关电源：AC为交流恒流源

3)工作电流：AC：1000A，开路电压：最大10V，DC：10~1000A，开路电压：最大输出电压10V

4)电流输出方式：电脑设定

5)电流表精度：±1%+3个字

6)直流电压降：量程0.01mV~199.99mV,0.1mV~1999.9mV各一路

7)计时范围：0~9999.99H/M/S。计时到达，可自动切断电流

8)标配八路试验温度仪表，可适时显示记录：T1C、T2c、T3C及T1s及环境温度的温度值热电偶，类型：T型30AWG热电偶

9)恒温箱温度控制及监控，485通讯

10)恒温箱规格：

(1)有效空间：3000mmX5mmX500mm

(2)箱门结构：上掀式压杆结构开合

(3)内置铜排，与样品连接

(4)试验温度直接485通讯读入电脑

11)485通讯接口，EXECL报表记录生成、存贮与打印功能

12)品牌电脑一台

13)测试软件一套：记录在恒定温度下，测量并记录电流的大小及变化曲线;及在恒定的电流下，测试并记录出温度大小及变化曲线
