干热收缩测定仪原理解析

　在材料科学领域，干热收缩性能是评估纤维、纱线、薄膜等材料热稳定性的核心指标。其测试原理基于材料在干热环境下的分子链运动规律，通过精确控制温度场与力学条件，量化材料受热后的尺寸变化。这一过程不仅涉及热力学与材料学的交叉应用，更依赖精密仪器的协同工作。以下从原理基础、核心组件、测试流程三个维度展开分析。

　一、热力学基础：分子链运动的温度响应

　材料受热时，内部原子或分子获得能量，振动幅度增大，导致分子间作用力减弱。对于聚合物材料而言，其长链结构在热作用下呈现两种典型行为：

　结晶区解取向：高度有序的结晶区域因热能输入发生链段运动，部分解取向导致尺寸收缩；

　非晶区松弛：无序排列的非晶区分子链因热运动加剧而重新排列，进一步引发尺寸变化。

　以涤纶纤维为例，在180℃干热空气中处理30分钟后，其长度收缩率可达3%-5%。这一现象的本质是分子链从高能态向低能态的自发转变，而干热收缩测定仪通过模拟这一过程，为材料性能评估提供量化依据。

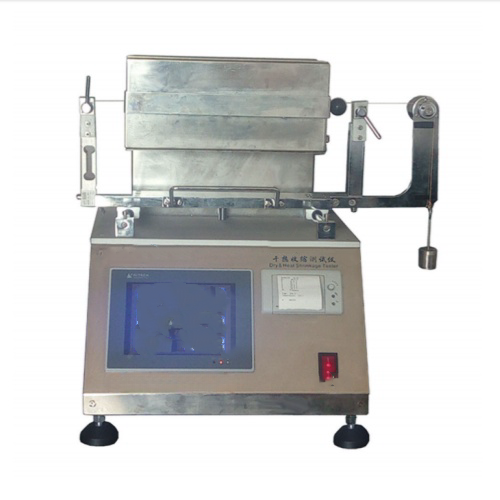

　二、仪器核心组件：温度场与力学场的精密调控

　干热收缩测定仪通过四大核心系统实现测试条件控制：

　1.温度控制系统

　采用闭环温控技术，通过电加热元件与热风循环装置构建均匀温度场。典型测试温度范围覆盖80℃至220℃，温度波动控制在±0.5℃以内。例如，在测试尼龙66工业丝时，需将温度精确设定在190℃，以模拟轮胎帘子线的实际工况。

　2.力学加载系统

　通过预张力加载装置对试样施加恒定拉力，模拟材料在实际应用中的受力状态。预张力值根据材料特性设定，如涤纶短纤维通常采用0.075cN/dtex的张力，而高强工业丝可能需达到0.5cN/dtex。该系统配备力值传感器，实时监测试样受力变化，确保测试条件一致性。

　3.尺寸测量系统

　采用非接触式激光测距或高精度位移传感器，实时捕捉试样长度变化。例如，在测试薄膜材料时，激光传感器可精确至0.001mm的分辨率，记录试样在加热过程中的动态收缩过程。部分仪器还配备视频显微系统，可观察材料表面形貌变化，辅助分析收缩机制。

　4.数据采集与处理系统

　通过嵌入式计算机记录温度、时间、力值、位移等参数，生成收缩曲线与测试报告。系统支持多组数据对比分析，可同时测试多个试样并计算平均值，显著提升测试效率。例如，在批量检测涤纶FDY丝时，单次测试可完成20个试样的数据采集，耗时不足10分钟。

　三、标准化测试流程：从试样制备到结果分析

　典型测试流程包含五大步骤：

　试样制备：按标准裁取试样，如纤维需标记200mm基准段，薄膜需切割为100mm×15mm矩形试样。试样表面需平整无缺陷，避免影响测试结果。

　预张力加载：将试样固定在夹具上，施加设定预张力并平衡30分钟，消除内部应力。例如，测试聚丙烯扁丝时，需在0.2cN/dtex张力下平衡至长度稳定。

　干热处理：将试样置于恒温腔体中，按标准设定温度与时间参数。如GB/T 6505规定涤纶短纤维需在180℃下处理30分钟。

　尺寸测量：处理完成后，待试样冷却至室温，测量收缩后长度。部分仪器支持热态测量，可记录材料在降温过程中的残余收缩。

　数据分析：计算收缩率=（L₀-L₁）/L₀×100%（L₀为原始长度，L₁为收缩后长度），并评估数据重复性。若多次测试结果标准差超过0.5%，需排查试样制备或仪器状态问题。

　四、应用场景与技术延伸

　干热收缩测定仪的应用已渗透至多个领域：

　纺织工业：评估纱线热定型效果，优化织物尺寸稳定性；

　包装材料：测试PET收缩膜的热缩率，控制包装密封性；

　复合材料：分析碳纤维预浸料的热收缩行为，提升复合材料成型精度。

　随着技术发展，仪器功能不断拓展。例如，部分新型设备支持动态升温测试，可模拟材料在快速升温过程中的收缩行为；另有仪器集成湿度控制模块，研究湿热耦合作用下的材料变形机制。这些创新为材料研发提供了更全面的性能评估手段。

　干热收缩测定仪通过精准模拟材料热处理环境，结合高精度测量与数据分析技术，为材料性能评估提供了不可替代的工具。其原理不仅体现了热力学与材料学的深度融合，更推动了相关行业向精细化、标准化方向发展。
