180℃干热收缩率：材料热性能的关键密码

　在材料科学的广阔领域中，180℃干热收缩率作为评估材料热稳定性的核心指标，正通过精准量化材料在高温环境下的尺寸变化，为纺织、塑料、复合材料等行业的工艺优化与质量控制提供关键依据。这一指标不仅揭示了材料分子结构在热作用下的动态响应，更成为连接基础研究与产业应用的重要桥梁。

　一、180℃干热收缩率的定义与测试原理

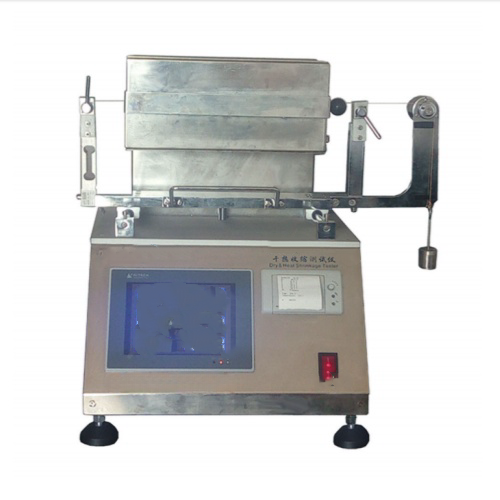

　180℃干热收缩率是指材料在180℃恒温条件下，经规定时间处理后，其长度或面积收缩量与原始尺寸的比值。以涤纶纤维为例，标准测试流程要求将标记200mm基准段的试样置于180℃热风循环烘箱中，在0.075cN/dtex预张力下处理30分钟，冷却后测量收缩长度，通过计算得出收缩率。这种测试方法模拟了材料在高温加工或使用场景中的实际形变行为，其核心在于控制温度波动≤±1℃、时间误差≤±1秒，确保数据的可重复性。

　测试过程中，预加张力的精确控制至关重要。研究表明，当张力偏离标准范围（0.075±0.0075cN/dtex）时，数据离散度显著增大。例如，涤纶短纤维在0.05cN/dtex张力下测试，收缩率标准偏差可达1.2%，而标准张力下仅为0.5%。这种差异源于纤维分子链在张力作用下的取向调整——张力过小导致分子链无法充分伸直，张力过大则破坏纤维固有卷曲结构，直接影响收缩行为的准确性。

　二、影响180℃干热收缩率的核心因素

　材料分子结构是决定收缩率的根本因素。结晶度高的聚酯材料，其分子链排列规整，热收缩率通常控制在3-5%范围内；而非晶态的聚氯乙烯材料，因分子链段活动自由，收缩率可达8-12%。这种差异在纺织领域表现尤为明显：锦纶6纤维在180℃处理后收缩率可达4.7%，而高结晶度的聚四氟乙烯纤维收缩率不足1%。

　加工工艺参数对收缩率具有显著调节作用。实验数据显示，当热处理温度从160℃提升至180℃时，锦纶6材料的收缩率会从2.3%跃升至4.7%。处理时间延长同样导致收缩率增加，但存在饱和阈值——涤纶材料在处理20分钟后收缩率即达到稳定值。这种非线性关系要求工艺设计必须平衡效率与性能：过短的加热时间导致收缩不完全，过长则可能引发材料降解。

　材料各向异性特征在收缩测试中表现明显。纤维增强复合材料在横向和纵向的收缩率差异可达3倍以上，这种不均匀收缩可能导致材料翘曲变形。工业生产中需通过定向拉伸工艺控制分子取向，从而优化材料的各向收缩性能。例如，汽车用浸胶线绳要求收缩率≤4%，其生产过程需精确控制热辊温度偏差在1℃以内，以避免收缩率波动超过0.3%。

　三、180℃干热收缩率的行业应用价值

　在纺织领域，该指标是评估面料加工适用性的核心参数。衬衫面料要求干热收缩率≤2.5%，以确保成衣水洗后尺寸稳定；工业帆布的收缩率需控制在1.5%以内，才能满足工程应用的尺寸精度要求。这种严苛标准推动着热定型工艺的持续优化——通过调整热风温度与时间参数，可使涤纶织物的收缩率从5.2%降至2.8%，年节约质量成本超200万元。

　塑料薄膜行业依赖收缩率数据指导工艺优化。BOPP包装膜在120℃热封时，纵向收缩率需精确控制在3-4%区间，既能保证包装密封性，又可避免过度收缩导致的膜材破裂。这种精准控制依赖于对材料热收缩曲线的深入理解：实验表明，聚丙烯薄膜在180℃处理10分钟时，收缩率随时间呈S型曲线变化，前5分钟收缩占总量70%，后5分钟仅完成剩余30%。

　新材料研发过程中，180℃干热收缩率是验证热稳定性的关键指标。航空航天用芳纶复合材料的收缩率需稳定在0.3%以内，才能确保结构件在极端温度环境下的尺寸精度。这种高要求推动着检测技术的持续进步——热机械分析仪（TMA）可实时监测材料在程序升温过程中的动态收缩行为，结合扫描电子显微镜（SEM）观察纤维表面形态变化，为材料设计提供多维数据支持。

　四、收缩率控制的实践意义

　生产工艺优化方面，通过调整热定型温度和时间参数，可显著改善材料性能。例如，将涤纶纤维的热定型温度从190℃降至180℃，同时延长处理时间至25分钟，可使收缩率降低1.2个百分点，同时保持断裂强度不变。这种优化不仅提升产品质量，还能减少能源消耗——实验数据显示，温度每降低10℃，能耗可减少8-12%。

　在特殊功能材料领域，收缩率控制直接决定产品性能。医用缝合线要求在180℃干热处理后收缩率≤0.5%，以确保其在人体内的稳定性；汽车内饰用聚酰胺纤维的收缩率需控制在1.8%以内，才能耐受车内高温环境并保持尺寸稳定。这些严苛标准推动着检测技术的智能化发展——在线式红外测温与机器视觉测量系统的融合应用，正实现收缩率检测的自动化、实时化，检测效率提升3倍以上。

　180℃干热收缩率作为材料热性能的核心表征参数，其研究与应用贯穿于材料研发、生产制造和质量控制的全过程。随着智能检测技术的发展，结合大数据分析的智能预测模型将进一步优化工艺参数，助力材料行业实现精准质量控制。这种技术演进不仅推动着传统产业的转型升级，更为新材料研发开辟了广阔空间——从耐高温航空航天材料到智能响应型功能织物，收缩率控制技术正持续拓展人类对材料性能的认知边界。
